Map Design 1

  1. Figure Ground Concept

Figure ground concept berkaitan dengan konsep pemilihan simbol untuk membedakan objek yang difungsikan sebagai foreground (berada di depan) dengan objek sebagai background (berada di belakang). Perhatikan pada Gambar 4.

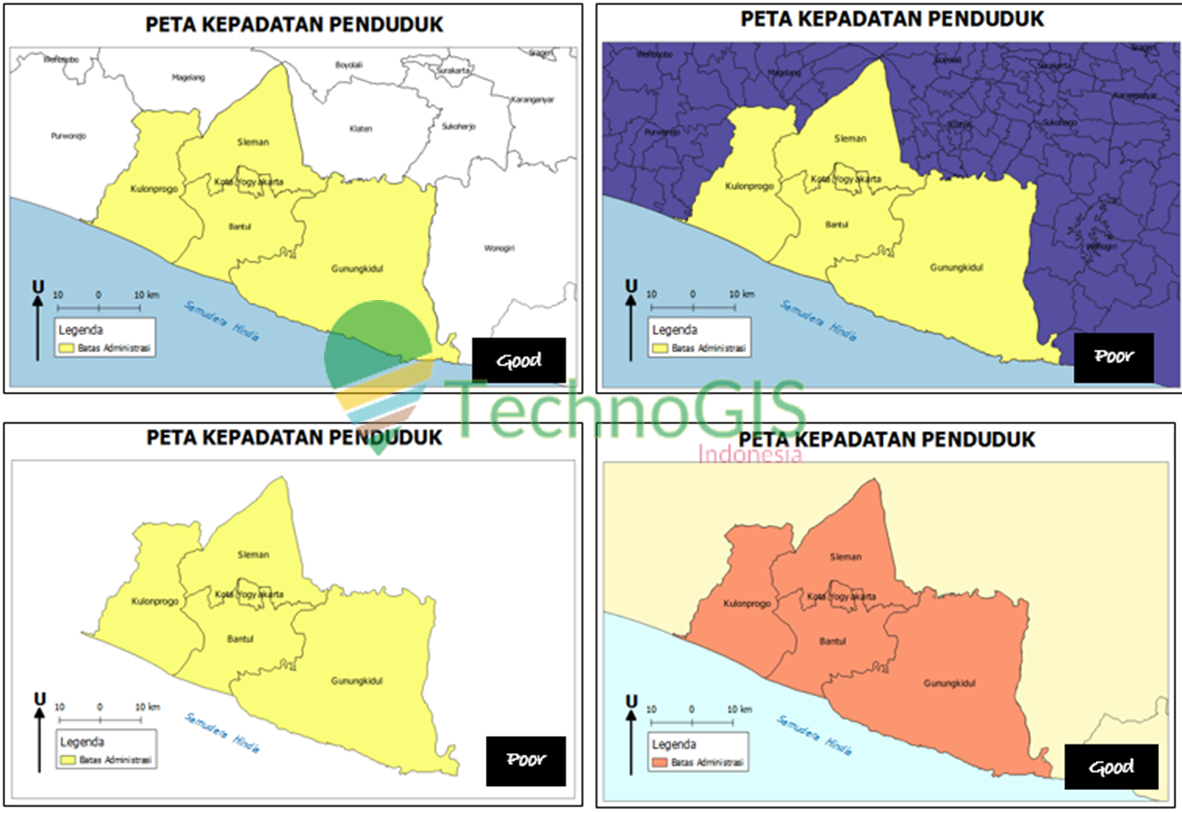

Gambar 4. Pengaturan figure ground pada peta.

Figure ground berfungsi untuk memberikan kesan bahwa objek yang dipetakan memiliki asosiasi terhadap objek lain. Disamping itu pada contoh di atas, gambaran tentang lokasi yang dipetakan menjadi lebih mudah untuk dipahami.

  1. Balance (Keseimbangan)

Keseimbangan dalam desain peta memberikan nilai tambah yang membuat peta terlihat lebih indah. Keseimbangan yang dimaksudkan dalam hal ini adalah penentuan tata letak dalam melakukan layouting, baik terhadap muka peta maupun informasi tepi.

Tidak ada acuan khusus dalam pembuatan layout peta tematik, namun perlu diperhatikan pemilihannya perlu diperhatikan. Apakah peta harus disusun secara portrait atau landscape itu bergantung pada pembuat peta. Hal yang perlu dipertimbangkan dalam ini adalah wilayah kajian yang dipetakan. Bentuk wilayah berbeda-beda, sehingga perlu disesuaikan. Pembuat peta biasanya memaksimalkan area media yang digunakan (ex: ukuran kertas) dengan memperhatikan skala peta.

Penempatan informasi tepi pada peta tematik dapat dilakukan dengan mengisi ruang-ruaang kosong pada peta. Pada hal ini, kreativitas pembuat peta sangat menentukan hasil akhir desain peta. Perhatikan gambar di bawah ini.

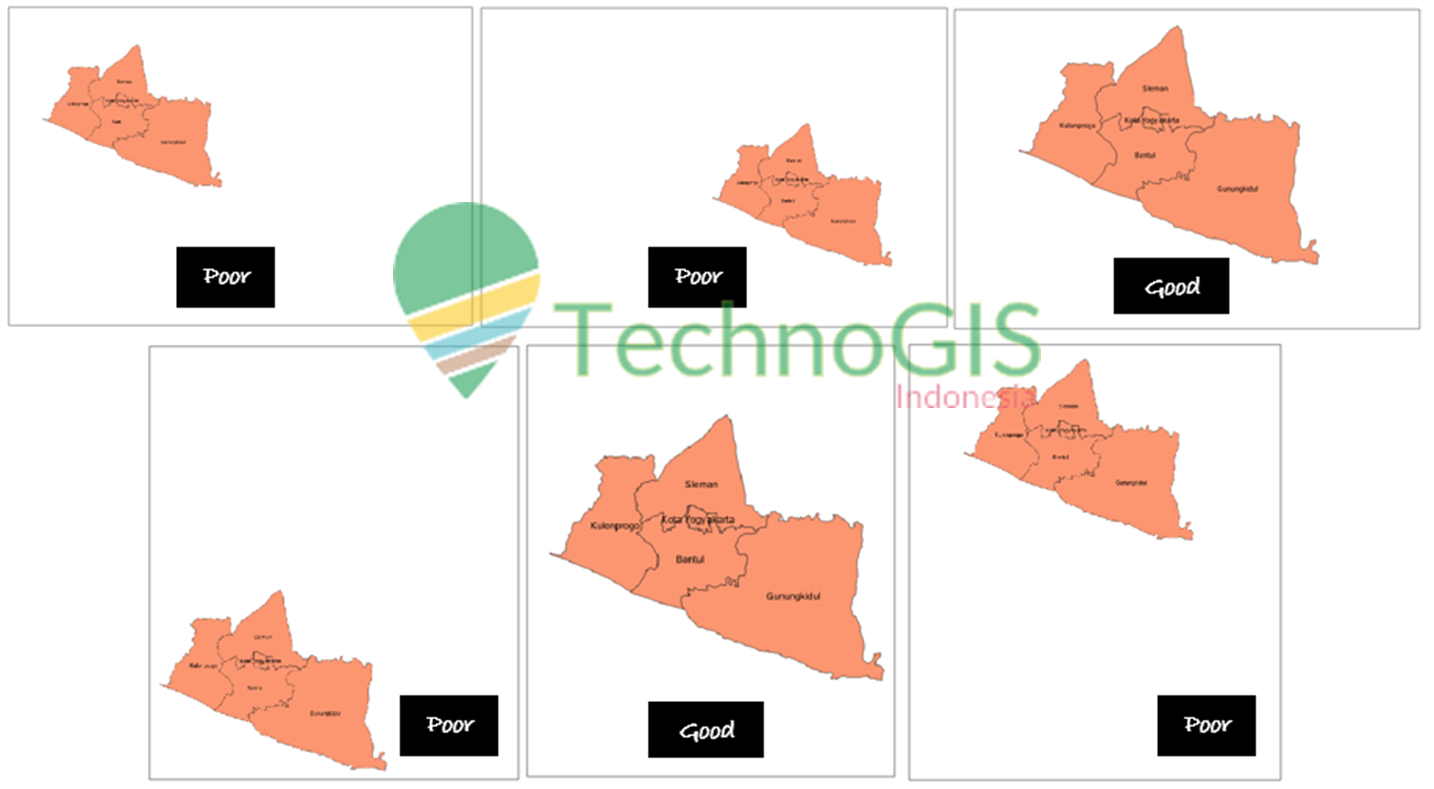

Gambar 5. Perbandingan penyajian peta

Pada gambar di atas terlihat bahwa peta-peta yang baik adalah yang tidak menyisakan banyak tempat kosong pada sisi tertentu. Keseimbangan dapat diperhatikan dari kecenderungan mata melihat peta, apakah terdapat bagian yang terlalu banyak informasi atau sebalikanya, terdapat bagian yang terlalu longgar. Peta yang seimbang adalah yang memiliki proporsi pas antara bagian kosong dengan bagian terisi.

Ini contoh pembuatan desain peta dengan menggunakan pendekatan aspek-aspek di atas.

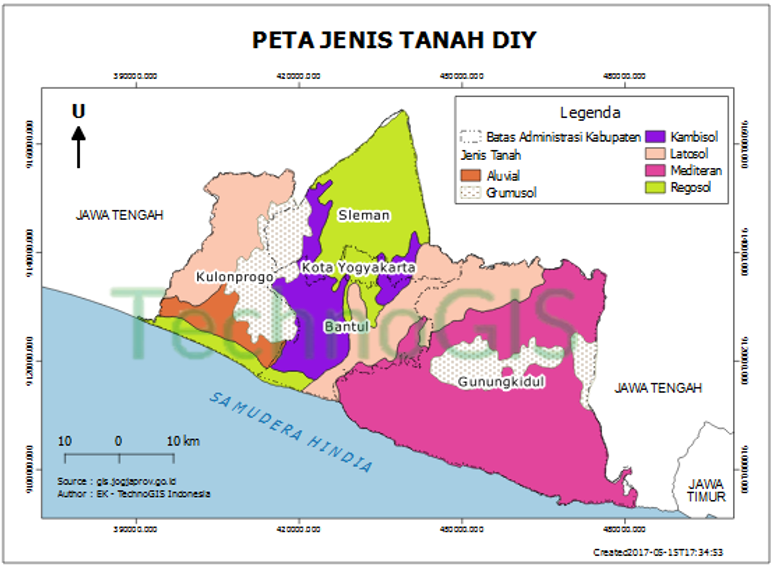

Gambar 6. Desain peta jenis tanah di wilayah DIY

Untuk mengetahui informasi pendukung (tepi) peta yang perlu ada pada peta itu apa saja, kunjungi Peta, Kartografi, dan SIG dan artikel LAYOUT TEMPLATE DAN ATLAS MAPBOOK DENGAN QGIS

untuk mengetahui teknik layout cepatnya 🙂

Semoga artikel ini membantu. Untuk lebih lengkapnya, silahkan klik disini untuk informasi pelatihan GIS lebih lanjut.



Feel easy,  feel happy for mapping   😀
