Cara Membuat Kontur Di Arcgis – Garis kontur adalah sebuah garis yang menghubungkan titik-titik yang memiliki ketinggian yang sama dari suatu acuan bidang tertentu. Titik-titik yang disediakan mengandung informasi sederhana seperti koordinat dan ketinggian tempat, informasi titik tersebut dapat diperoleh dengan sederhana menggunakan GPS.

Nah di menggunakan software Arcgis, kita sangat bisa untuk membuat garis kontur. Berikut adalah langkah yang bisa Anda ikuti.



Membuat Kontur di ArcGIS

Seperti yang kita tuliskan di atas, garis kontur adalah garis khayal yang menghubungkan beberapa titik lokasi yang memiliki ketinggian yang sama.

Garis kontur ini perlu dibuat karena digunakan sebagai dasar dalam pembuatan peta kemiringan lahan maupun pembuatan peta 3 dimensi.

Baca : Manfaat Lidar Untuk Pemetaan Topografi

Cara Membuat Kontur Di Arcgis

Untuk membuat kontur ikuti langkah di bawah ini :

  1. Buka software ArcGis lalu add data folder yang akan digunakan

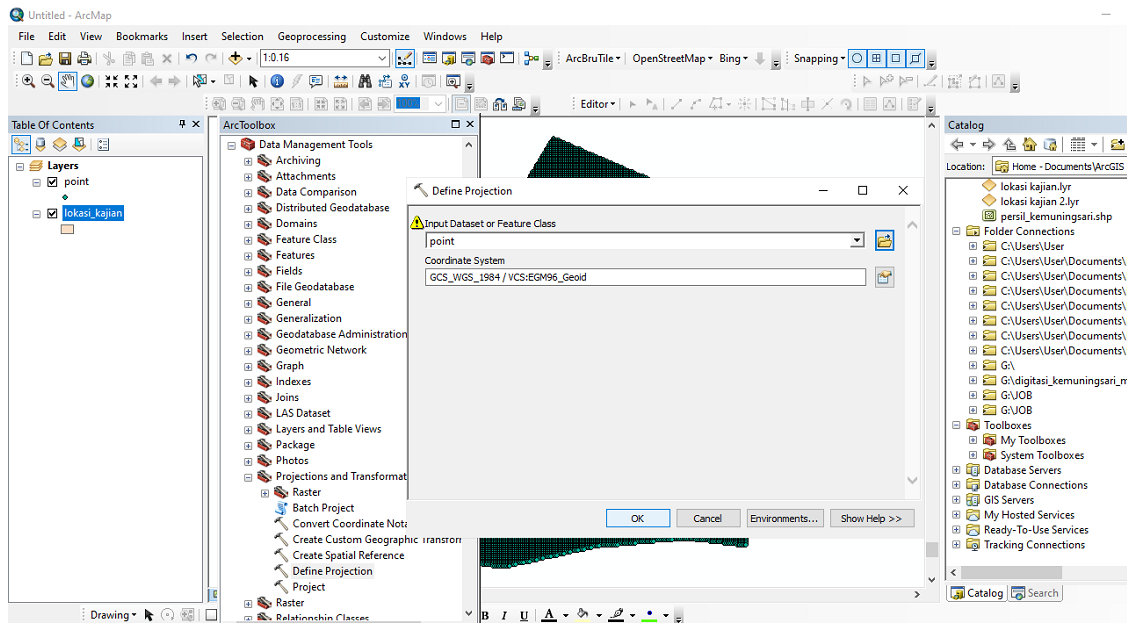

  2. File yang belum memiliki proyeksi UTM maka perlu diproyeksikan dengan cara klik ArcToolbox > Management Tools > Projection and Transformation > Define Project
    Cara Membuat Kontur Di Arcgis
  3. Input file point lalu pilih system coordinate system UTM 49S, karena kita menggunakan peta wilayah Yogyakarta yang berada di bagian selatan maka UTM nya 49S
  4. Untuk membuat garis kontur, buat terlebih dahulu raster yang merupakan interpolasi ketinggian dari titik-titik yang sudah diketahui ketinggianya dengan menggunakan IDW.

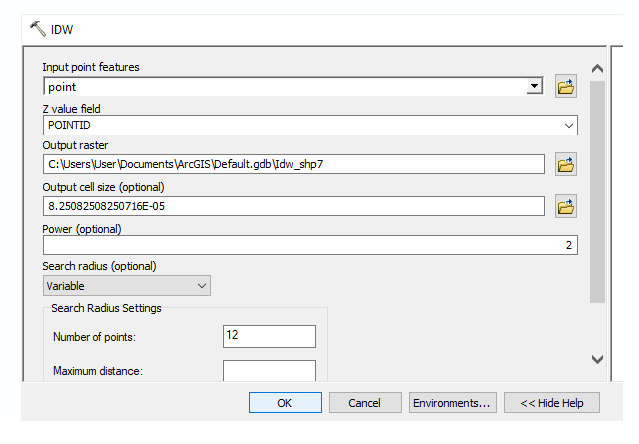

    Klik ArcToolbox > Raster Interpolation > IDW. Isikan pada jendela seperti di bawah ini
    membuat garis kontur
    Hasil IDW berupa data Raster dimana terdapat informasi mengenai ketinggian yang diperoleh dari hasil interpolasi antar titik yang diketahui ketinggiannya. Data ini akan kita ubah menjadi garis kontur.

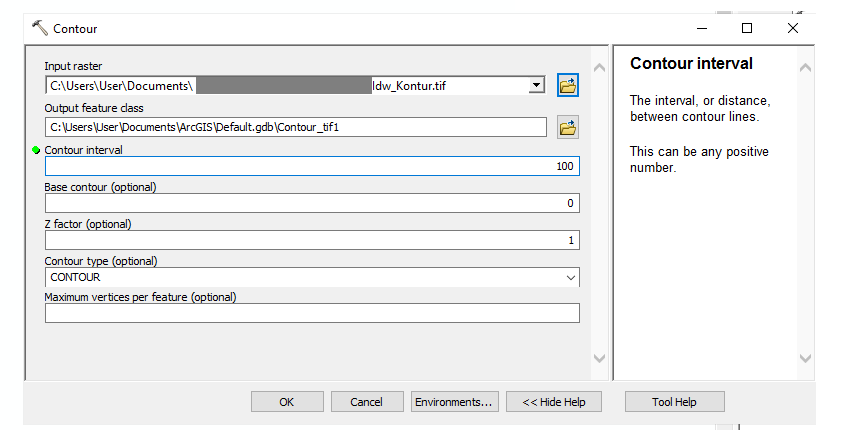

  5. Untuk mengubah data IDW menjadi garis kontur dengan cara klik ArcToolbox > 3D Analyst Tools > Raster Surface > Contour. Isikan seperti jendela dibawah ini,pilih interval kontur sesuai kebutuhan.
    mengubah data IDW menjadi garis kontur

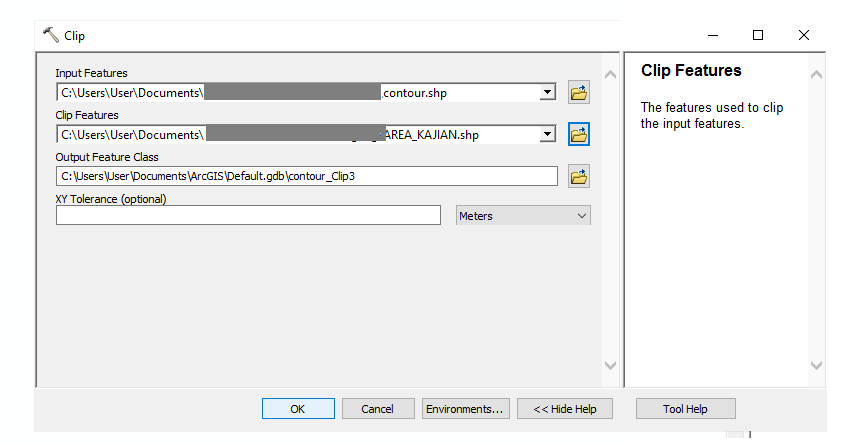

  6. Selanjutnya potong garis kontur yang sudah dibuat dengan lokasi kajian, caranya klik ArcToolbox > Analysis tool > Extract > Clip.
    Cara Membuat Kontur Di Arcgis

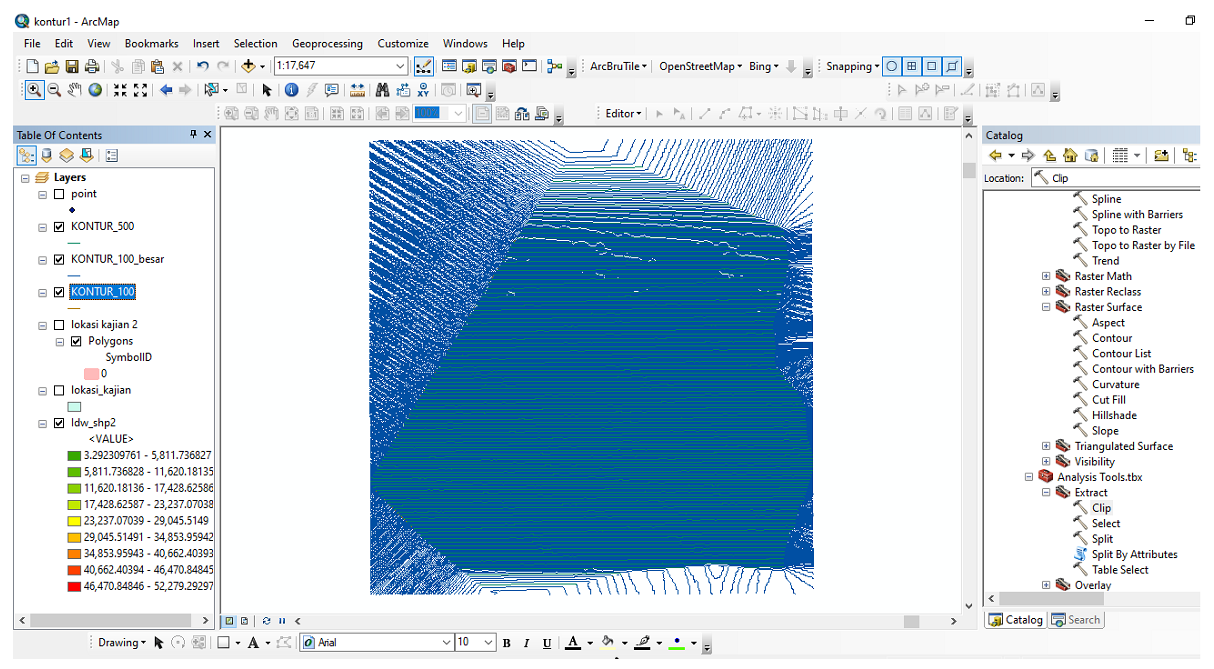

  7. Kemudian masukkan input features garis kontur yang sudah dibuat dan clip features lokasi kajian klik ok dan hasilnya seperti gambar dibawah
    cara input features garis kontur

Seperti yang diketahui, kondisi permukaan bumi bukanlah sebuah bidang datar. Itulah yang menyebabkan peta memiliki garis kontur untuk menggambarkan topologi permukaan bumi. Garis kontur sendiri terbentuk karena menghubungkan titik-titik lokasi yang memiliki ketinggian elevasi yang sama.
